阀门认证是最高质量和可靠性的体现。

24°锥形管件（ISO 8434-1-2007）；德语版EN ISO 8434-1:2007

流体动力和一般用途的金属管接头德语版EN ISO 8434-1:2007

一般液压、气动和应用传输用金属管

记录24度的锥形（ISO 8434-1-2007）；德语版 EN ISO 8434-1:2007



前言

本文件（EN ISO 8434-1:2007）由技术委员会ISO/TC 131“流体动力”编制与技术委员会ECISS/TC 29“钢管和钢管配件”合作其秘书处由UNI担任。

本欧洲标准应通过发布相同的文本或背书，最迟于2008年3月，且有冲突的国家标准应在最近一次是在2008年3月。

本文件取代EN ISO 8434-1:1997。

根据CEN/CENELEC内部条例，下列国家标准组织国家必须执行此欧洲标准：奥地利、比利时、保加利亚、塞浦路斯、捷克共和国、丹麦、爱沙尼亚、芬兰、法国、德国、希腊、匈牙利、冰岛、爱尔兰、意大利、拉脱维亚、立陶宛、卢森堡、马耳他、荷兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、西班牙、瑞典、瑞士和联合王国。



背书通知

ISO 8434-1:2007的文本已被CEN批准为EN ISO 8434-1-2007，未作任何修改。



介绍

在流体动力系统中，动力通过内部压力下的流体（液体或气体）进行传输和控制封闭的回路。在一般应用中，流体可以在压力下输送。部件可以通过连接件（连接器）和导体（管道和软管）。管是刚性导体；软管是柔性导体。



1范围

ISO 8434的本部分规定了使用适用于带外径为4毫米至42毫米（含）。这些连接器用于流体动力和通用在ISO 8434本部分规定的压力和温度范围内的应用。

根据ISO 6149-1、ISO 1179-1和ISO 9974-1。（有关软管接头规范，请参见ISO 2151-2。）

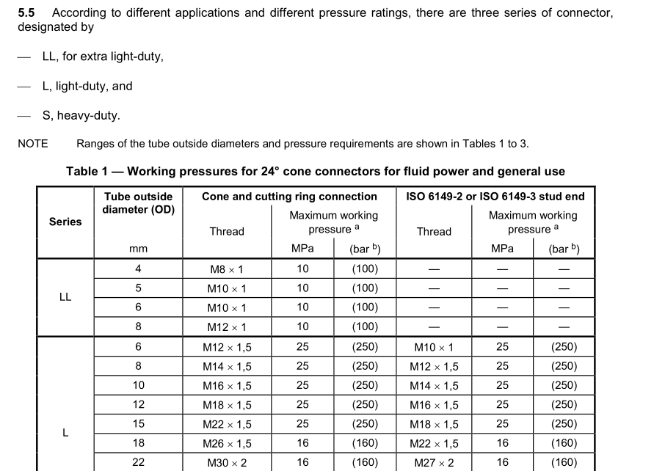

这些接头在工作压力下工作的液压系统中提供全流量连接如表1所示。由于许多因素影响系统令人满意地执行的压力，这些值不应被理解为保证的最小值。对于每个应用程序，充分的测试将需要由用户和制造商进行和审查，以确保所需的性能达到水平。

注1：对于液压流体动力应用中的新设计，请参见9.6中给出的要求。其中应用要求允许使用符合国际标准的弹性密封件、连接器设计标准和结合弹性密封是首选。

注2：在规定的压力和/或温度限制之外的条件下使用，见5.4。ISO 8434的这一部分还规定了这些连接器的性能和鉴定测试。



2规范性引用文件

以下参考文件对于本文件的应用是必不可少的。对于日期参考文献，仅引用的版本适用。对于未注明日期的引用文件文件（包括任何修订）适用。

ISO 48，硫化或热塑性橡胶——硬度的测定（硬度在10 IRHD和100 IRHD）ISO 228-1:2000，螺纹上没有压力密封接头的管螺纹——第1部分：尺寸，公差和名称ISO 261，ISO通用公制螺纹——总平面图ISO 965-1:1998，ISO通用公制螺纹——公差——第1部分：原理和基本要求数据ISO 1127，不锈钢管——尺寸、公差和单位长度的常规质量



技术文档下载 DIN EN ISO 8434-1-2008.pdf
